Razdjelnik sustava za sanitarnu vodu RSV 102 - RSV 104 | Razdjelnik sustava za sanitarnu vodu

Razdjelnik sustava za sanitarnu vodu
RSV 102 - RSV 104

Koristi se u sustavima sanitarne vode za kućanstvo. Namijenjen je distribuciji tople i hladne vode od glavnog voda do potrošača (kuhinjska slavina, kada, bide). Modularno se može sastaviti nekoliko razdjelnika. To korisniku omogućuje odabir broja izljevnih mjesta. Svako izljevno mjesto odvojeno je od sustava ventilom koji prekida dotok medija do potrošača.

Prednosti:

ve cijevi centralizirane na jednom mjestu u ormaru
brze modularne veze između razdjelnika zbog izvedbe brtvljenja
manje spojeva što smanjuje mogućnost propuštanja - izravni priključak na sanitarnu slavinu, sudoper, kadu itd.
skraćeno vrijeme ugradnje između 30 % - 40 % zbog manje potrebe za izradom spojeva
svaki pojedinačni krug može se označiti naljepnicama tijekom instalacije
pouzdan dizajn i dug radni vijek
kompatibilnost s drugim HERZ-ovim proizvodima

Katalog Certifikat Skica

Kategorija:

Razdjelnik sustava za sanitarnu vodu

Art.	Ident	EAN	DN	Krugovi	PN	G	G1	L1	L2	H1	H	L	Sw
RSV 102	1530002	3838963224280	20	2	10	3/4˝	3/4˝ eurocone	26	40	36	76,5	92	32
RSV 103	1530003	3838963224297	20	3	10	3/4˝	3/4˝ eurocone	26	40	36	76,5	132	32
RSV 104	1530004	3838963224303	20	4	10	3/4˝	3/4˝ eurocone	26	40	36	76,5	172	32

_{*T = 0 °C…+110 °C (voda 0,5°C...+110°C - bez pare)}

HERZ razdjelnik sanitarne vode namijenjen je distribuciji tople i hladne vode u vodovodnim sustavima. Omogućuje učinkovitu i centraliziranu opskrbu vodom do pojedinačnih potrošača, kao što su umivaonici, kade, tuševi ili perilice rublja. Njegov modularni dizajn omogućuje fleksibilnu konfiguraciju broja priključaka prema potrebama korisnika.

Svaki izlaz na razdjelniku odvojen je posebnim ventilom, koji omogućuje jednostavno zatvaranje i sprječava protok vode do potrošača. Razdjelnik je izrađen od visokokvalitetne kovane mjedi u skladu s UBA/4MS standardima, što osigurava dug vijek trajanja i pouzdan rad.

Montaža je jednostavna jer se razdjelnici mogu modularno povezivati bez potrebe za dodatnim brtvilima ili ljepilima. Priključci su dizajnirani za izravno spajanje s HERZ Pipefix sustavom, što smanjuje rizik od curenja i omogućuje brzu instalaciju.

Prednosti HERZ razdjelnika sanitarne vode:

Sve na jednom mjestu – centralizirana kontrola opskrbe sanitarne vode
Brza modularna montaža – jednostavna instalacija bez dodatnih brtvi
Manje spojeva, manji rizik od curenja – izravno povezivanje s potrošačem
Smanjeno vrijeme instalacije – do 40% brža montaža zbog manjeg broja spojeva
Označavanje pojedinačnih priključaka – svaki izlaz može biti jasno označen radi lakšeg upravljanja
Pouzdan dizajn – robusna konstrukcija od mesinga osigurava dug vijek trajanja
Kompatibilnost s HERZ sustavom – prikladan za korištenje s ostalim HERZ proizvodima
Razdjelnik je testiran pod stalnom kontrolom kvalitete i dizajniran za jednostavno održavanje te dugotrajno pouzdano funkcioniranje. Prilikom montaže potrebno je obratiti pažnju na ispravan položaj i smjer protoka vode, koji je označen na kućištu.

Za optimalan rad preporučujemo korištenje HERZ Pipefix cijevi i redovito održavanje u skladu s normama DIN 1988.

Izjava o sukladnosti - SLO, ENG, DEU

Podaci o radu:

Maksimalni radni tlak: 10 bar
Minimalna radna temperatura: 0 °C (voda 0,5 °C)
Maksimalna radna temperatura: 110 °C
Medij: sanitarna voda ili voda za sustave grijanja
Priključci: vanjski (G3/4" eurokonus) i unutarnji navoj (G3/4") prema ISO 228

Medij:
Čistoća vode mora odgovarati standardima ÖNORM H 5195 i VDI 2035. Dopuštena je upotreba etilen- ili propilen glikola u omjeru 25–50%. EPDM brtve su osjetljive na maziva s mineralnim uljima, što može uzrokovati oštećenje brtvi. Pri korištenju etilen-glikolskih proizvoda za zaštitu od smrzavanja i korozije, pridržavajte se dokumentacije proizvođača.

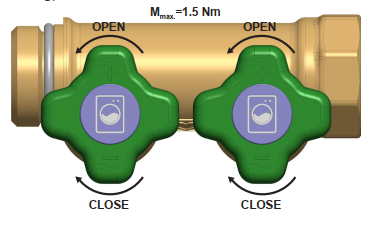

Ručka:
Razdjelnik je tvornički podešen tako da su sve grane otvorene. Okretanjem zelene ručke moguće je regulirati protok kroz pojedinu granu, kao što je prikazano na dijagramu. Maksimalni moment na ručki je 1,5 Nm—upotreba većeg momenta može oštetiti brtvenu površinu ili ručku.

Pozicioniranje:
Kućište razdjelnika dizajnirano je tako da je ručka nagnuta pod kutom od 20°, što omogućuje lakšu upotrebu i instalaciju unutar razdjelnog ormarića.

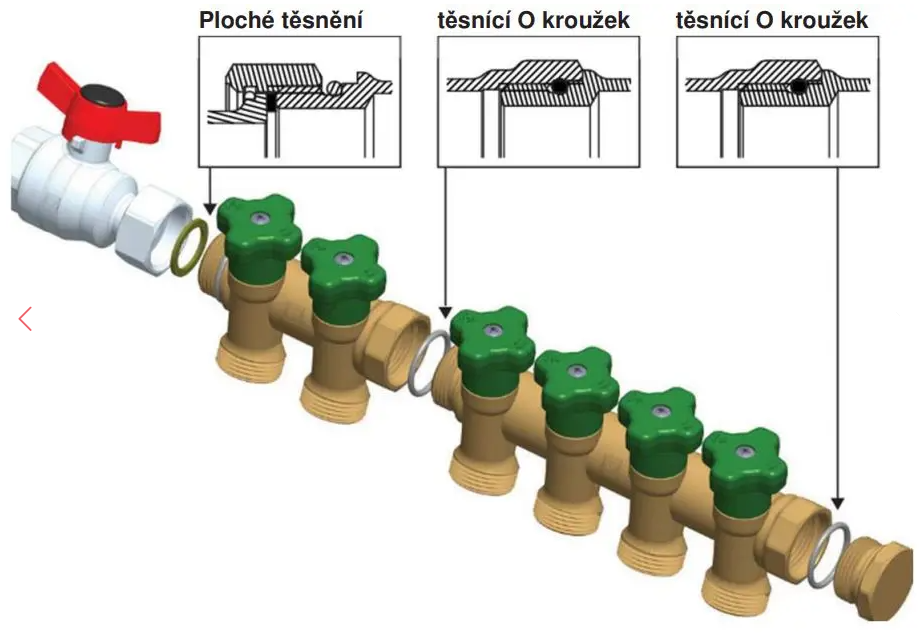

Brtvljenje:
Svi HERZ sanitarni razdjelnici omogućuju brzo i jednostavno proširenje dodatnim jedinicama (s dvije, tri ili četiri grane). Unaprijed ugrađene O-brtve na kućištu osiguravaju sigurno povezivanje više razdjelnika bez potrebe za dodatnim brtvama ili ljepilima.

Za povezivanje dva kućišta, potpuno zavrnite vanjski G3/4" navoj u unutarnji navoj, zatim lagano odvrnite dok se ručke oba razdjelnika ne poravnaju. Prije prve uporabe preporučuje se nanošenje silikonskog maziva na O-brtvu radi optimalnog brtvljenja. Na kraj razdjelnika potrebno je postaviti HERZ slijepi čep kako bi se osigurala sigurna i neprekinuta funkcionalnost sustava.

HERZ - Sustavi razvodnih kuhinjskih vodovodnih manifolda mogu se jednostavno montirati izravno na zid pomoću nosača 8422. Položaj montaže je proizvoljan, što omogućava fleksibilnost pri instalaciji.

Cijevi se pričvršćuju na HERZ razvodne razvodnike pitke vode. Važno je da su cijevi pravilno poravnate kako bi se spriječilo opterećenje razvodnika zakrivljenim momentima. Pri odabiru bakrenih ili plastičnih cijevi treba uzeti u obzir ograničenja tlaka i temperature odabranog materijala. Za montažu upotrijebite odgovarajući montažni alat koji omogućuje prilagodbu priključaka na razvodniku. Preporučujemo upotrebu HERZ Pipefix G3/4" veze.

Nakon montaže, potrebno je provjeriti nepropusnost priključaka razvodnika. Montažer mora osigurati da su svi priključci pravilno zatesnjeni. Sve tehničke norme i važeći propisi moraju se poštovati od strane stručnog osoblja. Ako su u mediju (npr. tvrda voda, prašina itd.) prisutne nečistoće, treba instalirati filter, jer bi te nečistoće mogle oštetiti brtve ventila unutar razvodnika.

Svaka izlazna točka sanitarnog manifolda (npr. umivaonik, kada itd.) označena je malom naljepnicom, koja je plava ili crvena, te sadrži ikonu koja označava mjesto uporabe (*naljepnice su priložene proizvodu). CRVENE naljepnice namijenjene su vrućim krugovima, a PLAVE naljepnice hladnim krugovima.
