Filter za pitku vodu s regulatorom
RTF 692 - RTF 694

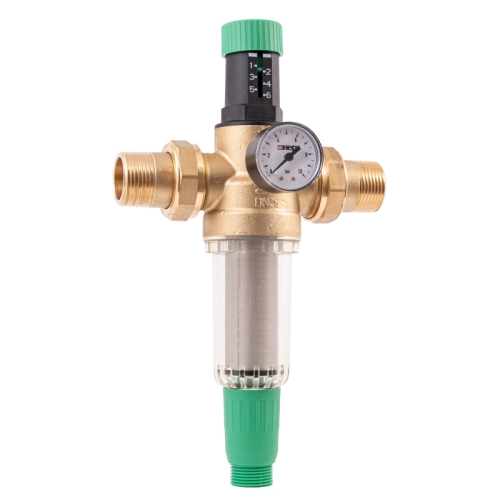

Filter za pitku vodu s regulatorom je kombinacija regulatora tlaka i filtra pitke vode. Ovaj proizvod kombinira najbolje osobine ova dva proizvoda: pouzdano smanjenje tlaka i lako čišćenje filtra. Budući da se odvodno crijevo može spojiti na priključak za zeleno dno, čišćenje filtra je omogućeno bez nepotrebnog izlijevanja vode.

Certifikat Skica

Kategorija:

Smanjivači tlaka i filteri

Art.	Ident	EAN	DN	PN	G	G1	L	L1	B	H	H1	Sw
RTF 692	2301101	3838963221180	15	16	1/2"	3/4"	147	84	67	98	180	30
RTF 693	2301102	3838963221197	20	16	3/4"	3/4"	155	84	67	98	180	37
RTF 694	2301103	3838963221203	25	16	1"	3/4"	185	98	67	98	180	46

_{*Pizh = 1,5 … 6 bar, Tmax = 40°C}

Filter za pitku vodu s regulatorom prvenstveno je namijenjen filtriranju pitke vode s mogućnošću ograničenja tlaka u vodovodnim i drugim instalacijama, gdje nisu prisutni agresivni i eksplozivni mediji. Obično se koristi za zaštitu uređaja ili sustava od čestica koje se nalaze u vodovodnoj mreži i previsokog tlaka. Tlak iza tlačnog reduktora može se podesiti u određenom rasponu i ne ovisi o ulaznom tlaku.

Izlazni tlak je podesiv i ne mijenja se pri promjenama ulaznog tlaka. Željeni tlak može se jednostavno podesiti prije instalacije pomoću zelenog gumba na vrhu ventila. Tvornička postavka iznosi 3 bara radi praktičnosti, ali se može prilagoditi specifičnim zahtjevima u rasponu od 1,5 do 6 bara.

Regulator tlaka mora biti instaliran u vodoravnom položaju s filtrom okrenutim prema dolje. Obratite pažnju na smjer protoka, koji je označen strelicom na kućištu. Za ispravan rad, prije i poslije regulatora mora postojati ravan dio cijevi od najmanje 5x DN.

Filter za pitku vodu s regulatorom opremljen je ugrađenim filtrom koji je dizajniran za zaštitu kućnog vodovodnog sustava od ulaska nečistoća, poput prljavštine, hrđe i čestica pijeska. Ova filtracija osigurava čist i siguran protok vode, smanjuje rizik od oštećenja uređaja i održava učinkovitost sustava tijekom vremena.

Ugrađeni indikator tlaka omogućuje lako praćenje tlaka u sustavu, što osigurava sigurnost i preciznu kontrolu. Obratite pažnju da ne prekoračite navedene vrijednosti na ljestvici regulatora tlaka, jer to može oštetiti ventil. Nakon svake nove postavke izlaznog tlaka, regulirani vod treba otvoriti i zatvoriti. Preporučujemo održavanje od strane ovlaštenih instalatera u skladu s normama DIN 1988. Više puta godišnje provjerite stanje filtra u regulatoru i po potrebi ga očistite ili zamijenite novim. Alati potrebni za održavanje isporučeni su s tlačnim reduktorom.

Izjava o sukladnosti- SLO, ENG, DEU

Podaci o radu

Mjerno područje: 0–10 bar
Veličina mrežice: 0,3 mm
Medij: Voda
Maksimalni ulazni tlak: 16 bar
Raspon izlaznog tlaka: 1,5–6 bar
Tvornička postavka: 3 bar12
Temperaturni raspon medija: 0,5–40 °C
Priključci za manometar: 1/4" F (ISO 228-1)
Priključci: Vanjski navoj prema ISO 7-1 i ISO 228

Medij
Čistoća vode mora odgovarati standardima ÖNORM H 5195 i VDI 2035. Dopuštena je upotreba etilen- ili propilen-glikola u omjeru miješanja 25–50%. EPDM brtve osjetljive su na maziva s mineralnim uljima, što može uzrokovati oštećenje brtvi. Prilikom korištenja etilen-glikolskih proizvoda za zaštitu od smrzavanja i korozije, pridržavajte se dokumentacije proizvođača.

Manometar
Membranski regulator tlaka opremljen je manometrom s rasponom 0–10 bar, koji omogućuje precizno praćenje tlaka u sustavu grijanja. Manometar se može postaviti na bilo koju stranu kućišta ventila, jer su dostupna dva priključka veličine 1/4", što omogućuje fleksibilnu instalaciju.

Podešavanje tlaka
Za podešavanje tlaka na membranskom regulatoru tlaka koristite zeleni gumb za podešavanje koji se nalazi na vrhu proizvoda. Gumb omogućuje jednostavno ručno podešavanje tlaka u vodnom krugu. Okretanjem gumba u smjeru kazaljke na satu povećava se tlak, dok se okretanjem u suprotnom smjeru smanjuje. Gumb je dizajniran za ugodno ručno korištenje, omogućujući brzo i jednostavno podešavanje bez dodatnog alata.

Holender s okretajućom maticom
Membranski regulator tlaka dizajniran je za spajanje na sustav pomoću holendera s okretajućom maticom (isporučeno u kompletu). To omogućuje jednostavno održavanje i mogućnost odvajanja ventila tijekom servisiranja.

Filter s ispustom
Filter za pitku vodu s regulatorom tlaka sadrži filter koji filtrira čestice veće od 80-100 µm. Filter je potrebno isprati svakih 6 mjeseci ili po potrebi. Za ispiranje filtera jednostavno 2-3 puta zaredom odvrnite zeleni ispusni ventil. Pazite da se zeleni ispusni ventil odvrne maksimalno 0,5 do 1 okretaja, jer u suprotnom može doći do prekomjernog istjecanja vode.Ispusni ventil također ima vanjski navoj G3/4”, na koji se može priključiti nastavak za crijevo, omogućujući odvod nečistoća putem crijeva. Tijekom čišćenja stalni dovod pitke vode do korisnika ostaje osiguran. Ako je filter u lošem stanju, može se zamijeniti novim (2 6301 00).Alat za održavanje uključen je u pakiranje. Preporučujemo održavanje od strane ovlaštenog instalatera u skladu s normama DIN 1988.

MONTAŽA:

Prije montaže temeljito isperite sustav. Regulator postavite u vodoravni položaj s filtrom okrenutim prema dolje. Obratite pažnju na smjer protoka, koji je označen na kućištu. Za ispravan rad, prije i poslije regulatora mora biti ravan dio cijevi od najmanje 5x DN cijevi. Priloženi manometar se uvija u regulator tlaka (moguća je montaža s obje strane regulatora). Prije i poslije regulatora tlaka potrebno je ugraditi zaporni ventil.
