Avtomatski polnilni ventil
AUFV 100
AUFV 100
Avtomatski polnilni ventil je namenjen za vzdrževanje stabilnega tlaka v ogrevalnem / hladilnem sistemu na vnaprej določeni vrednosti.
Sestavni deli:
- krogelni ventil
- vgrajen regulator tlaka
- proti-povratni ventil
- priključek s prosto-vrtečo matico
- tesnilo z mehanskim filtrom"
Sestavni deli:
- krogelni ventil
- vgrajen regulator tlaka
- proti-povratni ventil
- priključek s prosto-vrtečo matico
- tesnilo z mehanskim filtrom"
| Art. | IDENT | EAN | DN | PN | Sw [mm] |
Sw1 [mm] |
G [in] |
L [mm] |
L1 [mm] |
L2 [mm] |
H [mm] |
H1 [mm] |
| AUFV 100 | 1421601 | 3838963241737 | 15 | 16 | 30 | 14 | 1/2" | 166 | 62 | 103 | 134 | 98,5 |
Avtomatski polnilni ventil je nameščen v cevovod sistema za oskrbo z vodo zaprtih ogrevalnih sistemov, predvsem za vzdrževanje stabilnega tlaka v sistemu na vnaprej določeni vrednosti z avtomatskim dodajanjem vode po potrebi. Med postopkom polnjenja ali dopolnjevanja se oskrba z vodo samodejno ustavi, ko je dosežen želeni tlak.
Želeni tlak je mogoče preprosto nastaviti pred namestitvijo z rdečim gumbom na vrhu ventila. Tovarniška nastavitev je za udobje nastavljena na 1,5 bara, vendar jo je mogoče prilagoditi specifičnim zahtevam v razponu od 1,5 do 6 barov.
Za boljši nadzor integriran krogelni ventil omogoča enostavno zapiranje polnilnega ventila, kar izboljša tako priročnost kot varnost. Poleg tega vgrajeni nepovratni ventil zagotavlja, da voda iz ogrevalnega sistema ostane ločena od pitne vode, s čimer se ohranja kakovost in varnost vode.
Vgrajeni indikator tlaka omogoča enostavno spremljanje tlaka v sistemu, kar zagotavlja brezskrbnost in natančen nadzor. Bodite pozorni, da ne prekoračite navedenih vrednosti na lestvici tlačnega regulatorja, saj lahko to poškoduje ventil. Po vsaki nastavitvi izhodnega tlaka je nujno odpreti in zapreti regulirani ventil za zagotovitev pravilnega delovanja.
Podatki o delovanju
Medij:
Čistost ogrevalne vode mora ustrezati standardoma ÖNORM H 5195 in VDI 2035. Uporaba etilen- ali propilenglikola v mešalnem razmerju 25–50 % je dovoljena. EPDM tesnila so občutljiva na maziva z mineralnimi olji, kar lahko povzroči poškodbe tesnil. Pri uporabi etilen glikolskih izdelkov za zaščito pred zmrzaljo in korozijo upoštevajte dokumentacijo proizvajalca.
Manometer
HERZ avtomatski polnilni ventil je opremljen z manometrom z lestvico 0–10 bar, ki omogoča natančno spremljanje tlaka v ogrevalnem sistemu. Manometer je mogoče namestiti na katero koli stran ohišja ventila, saj sta na voljo dva priključka velikosti 1/4", kar omogoča prilagodljivo namestitev.
Holandec s prostovrtečo matico
HERZ avtomatski polnilni ventil je zasnovan za priključitev na sistem s holandcem s prostovrtečo matico (priloženo v kompletu). To omogoča enostavno vzdrževanje in možnost odklopa ventila med servisiranjem.

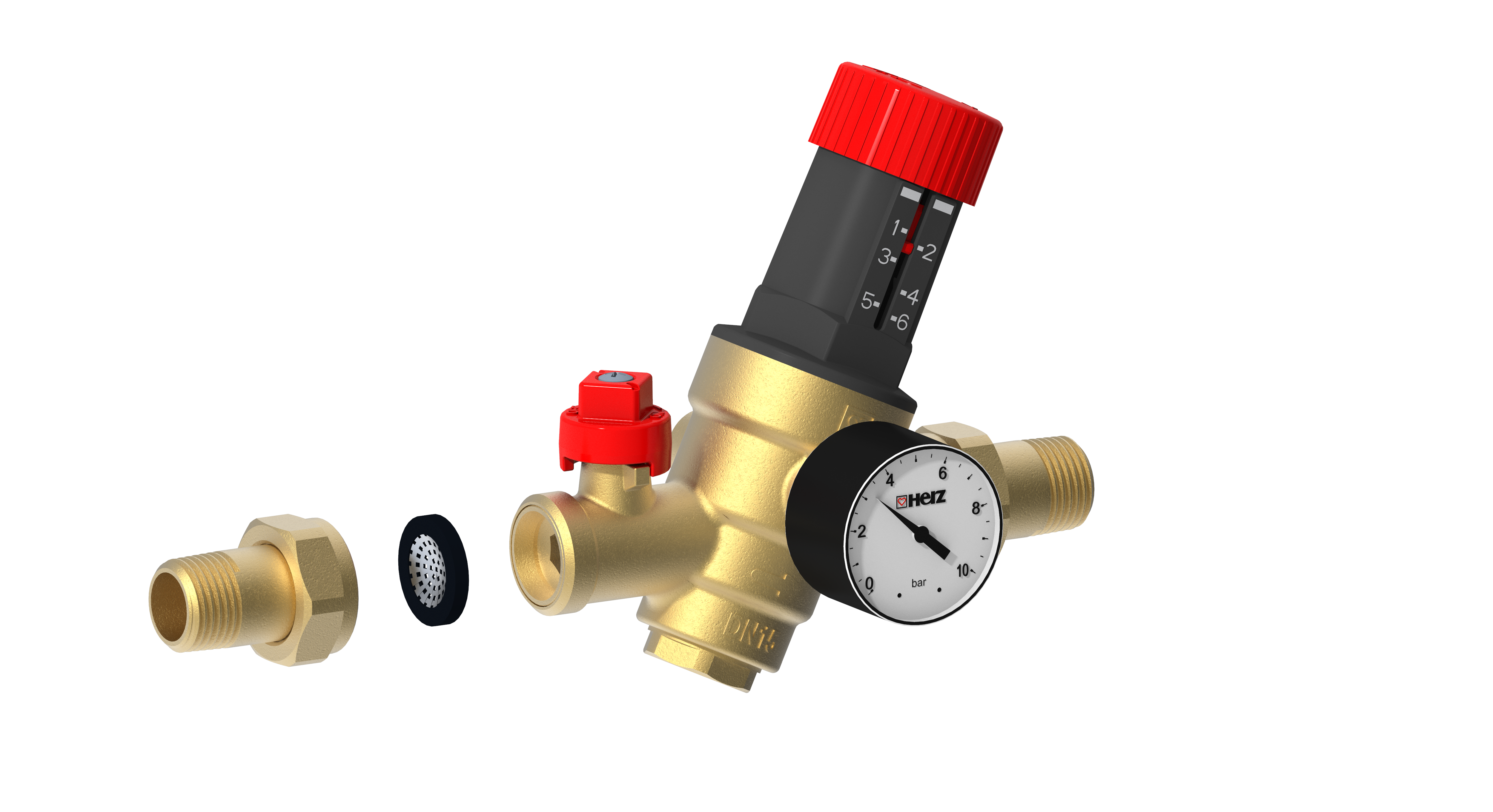

Filter
HERZ avtomatski polnilni ventil ima vgrajen filter v obliki ploščatega tesnila, ki zagotavlja dvojno funkcionalnost. Za pravilno namestitev mora biti filter nameščen na dovodni strani, pred ventilom, na začetku puščice, označene na ohišju ventila.
Krogelni ventil
Krogelni ventil je opremljen z integriranim ročajem, ki zahteva ključ velikosti 14 mm za upravljanje. Ta zasnova zagotavlja varnost, saj preprečuje enostaven dostop nepooblaščenim osebam in ščiti pred nenamernimi ali neželenimi prilagoditvami.
Nastavitev tlaka
Za nastavitev tlaka na avtomatskem polnilnem ventilu uporabite rdeč nastavitveni gumb, ki se nahaja na vrhu izdelka. Gumb omogoča enostavno ročno prilagoditev tlaka v ogrevalnem krogu. Za povečanje tlaka obrnite gumb v smeri urinega kazalca, za zmanjšanje pa v nasprotni smeri. Gumb je zasnovan za udobno ročno uporabo, kar omogoča hitro in preprosto nastavitev brez dodatnega orodja.
Nepovratni ventil
Vgrajeni nepovratni ventil zagotavlja, da voda iz ogrevalnega sistema ostane ločena od pitne vode, kar ohranja kakovost in varnost vode.
- Merilna skala: 0–10 bar
- Velikost mrežice: 0,3 mm
- Medij: voda
- Največji vhodni tlak: 16 bar
- Razpon izhodnega tlaka: 1,5–6 bar
- Tovarniška nastavitev: 1,5 bar
- Temperaturni razpon medija: 0,5–70 °C
- Priključki za manometer: 1/4" F (ISO 228-1)
- Priključki: zunanji navoj po ISO 7-1 in ISO 228
