RSV 102 - RSV 104
|
| Art. | Ident | EAN | DN | Krogi | PN | G | G1 | L1 | L2 | H1 | H | L | Sw |
| RSV 102 | 1530002 | 3838963224280 | 20 | 2 | 10 | 3/4˝ | 3/4˝ eurocone | 26 | 40 | 36 | 76,5 | 92 | 32 |
| RSV 103 | 1530003 | 3838963224297 | 20 | 3 | 10 | 3/4˝ | 3/4˝ eurocone | 26 | 40 | 36 | 76,5 | 132 | 32 |
| RSV 104 | 1530004 | 3838963224303 | 20 | 4 | 10 | 3/4˝ | 3/4˝ eurocone | 26 | 40 | 36 | 76,5 | 172 | 32 |

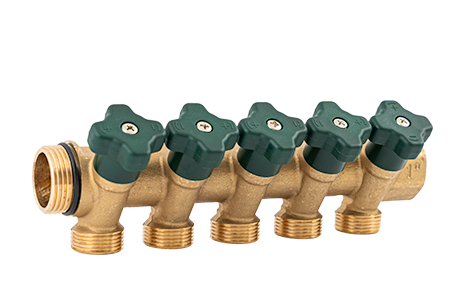

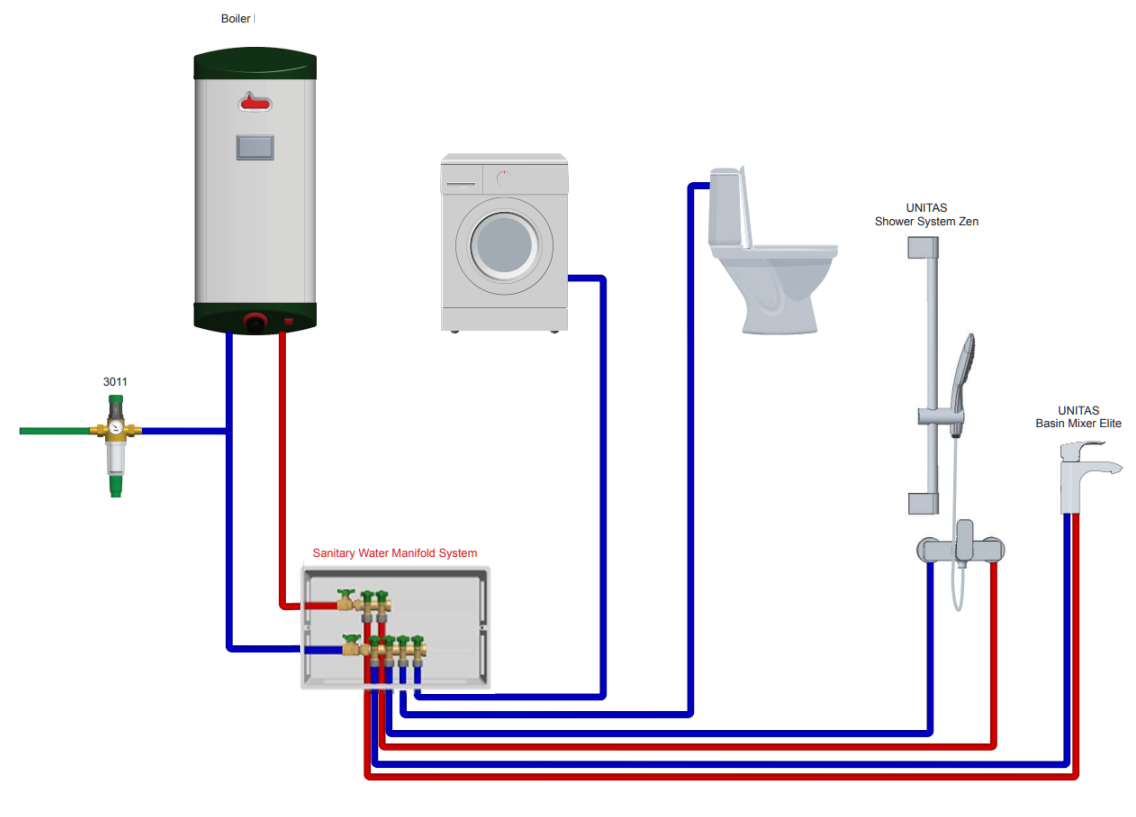

Vsak posamezen odvod na razdelilniku je ločen s posebnim ventilom, ki omogoča enostavno zapiranje in preprečuje pretok vode do porabnika. Razdelilnik je izdelan iz visokokakovostne kovanine v skladu z UBA/4MS standardi, kar zagotavlja dolgo življenjsko dobo in zanesljivo delovanje.
Montaža je enostavna, saj se razdelilniki lahko modularno povezujejo brez potrebe po dodatnih tesnilih ali lepilih. Priključki so zasnovani za neposredno povezavo s sistemom HERZ Pipefix, kar zmanjša možnost puščanja in omogoča hitro namestitev.
Prednosti razdelilnika sanitarne vode HERZ:
- Vse na enem mestu – centraliziran nadzor nad oskrbo s sanitarno vodo
- Hitra modularna sestava – enostavna namestitev brez dodatnih tesnil
- Manj spojev, manj možnosti za puščanje – neposredna povezava do porabnika
- Zmanjšan čas namestitve – do 40 % hitrejša montaža zaradi manjše potrebe po dodatnih priključkih
- Označevanje posameznih vodov – vsak odvod je mogoče jasno označiti za lažje upravljanje
- Zanesljiv dizajn – robustna konstrukcija iz kakovostne medenine zagotavlja dolgo življenjsko dobo
- Združljivost s sistemom HERZ – primeren za uporabo z drugimi izdelki HERZ
- Razdelilnik je preizkušen pod stalnim nadzorom kakovosti in je zasnovan tako, da omogoča enostavno vzdrževanje in dolgoletno brezhibno delovanje. Pri montaži je treba upoštevati pravilno namestitev in smer pretoka vode, ki je označena na ohišju.
Za optimalno delovanje priporočamo uporabo cevi HERZ Pipefix in redno vzdrževanje v skladu z normami DIN 1988.
- Največji obratovalni tlak: 10 bar
- Najnižja obratovalna temperatura: 0 °C (voda 0,5 °C)
- Najvišja obratovalna temperatura: 110 °C
- Medij: sanitarna voda ali voda za ogrevalne sisteme
- Priključki: zunanji (G3/4" euro konus) in notranji navoj(G3/4") po ISO 228
Medij:
Čistost vode mora ustrezati standardoma ÖNORM H 5195 in VDI 2035. Uporaba etilen- ali propilenglikola v mešalnem razmerju 25–50 % je dovoljena. EPDM tesnila so občutljiva na maziva z mineralnimi olji, kar lahko povzroči poškodbe tesnil. Pri uporabi etilen glikolskih izdelkov za zaščito pred zmrzaljo in korozijo upoštevajte dokumentacijo proizvajalca.
Ročica:
Tovarniška nastavitev razdelilca je takšna, da so vse veje razdelilca odprte. Z vrtenjem zelene ročice lahko nadorujemo pretok skozi posamezno vejo kot je prikazano na sliki. Maksimalen moment na ročici je predpisan 1.5 Nm z uporabo večjega momenta lahko poškodjemo tesnilno površino ali ročico.
Pozicija:Samo ohišje je dimenzijonirano tako, da je ročica nagnjena pod kotom 20° za lažjo upravljanje in inštalacijo v razdelilno omaro.

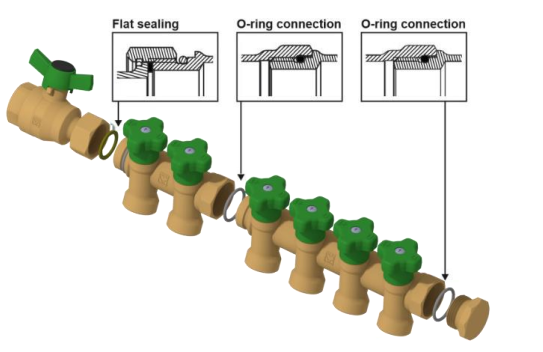

Tesnenje:Vsi HERZ sanitarni razdelilniki omogočajo hitro in enostavno razširitev z dodatnimi enotami (dvo-, tro- ali štirivejnimi). Vnaprej vgrajena O-tesnila na ohišju zagotavljajo zanesljivo povezovanje več razdelilnikov brez potrebe po dodatnih tesnilih ali lepilih.
Za povezavo dveh ohišij najprej popolnoma privijte zunanji navoj G3/4" v ustrezen notranji navoj, nato ga rahlo odvijte, dokler se ročaji obeh razdelilnikov ne poravnajo. Pred prvo uporabo priporočamo nanos silikonskega maziva na O-tesnilo za optimalno tesnjenje. Na končni odprtini razdelilnika je treba namestiti HERZ slepi čep za zagotavljanje varnega in neprekinjenega delovanja sistema.
HERZ - Sistemi zbiralnikov sanitarne vode se lahko enostavno namestijo neposredno na steno z uporabo nosilca 8422. Položaj montaže je poljuben, kar omogoča fleksibilnost pri namestitvi.
Cevi se privijačijo na zbiralnike pitne vode HERZ. Pomembno je, da so cevi pravilno poravnane, saj morajo biti zbiralniki zaščiteni pred morebitnimi upogibnimi momenti. Pri izbiri bakrenih ali plastičnih cevi je treba upoštevati omejitve glede tlaka in temperature, ki jih določa izbrani material. Pri montaži uporabite ustrezno montažno orodje, ki omogoča enostavno prilagoditev konektorjev zbiralnika. Priporočamo uporabo povezave HERZ Pipefix G3/4".
Po zaključeni montaži je potrebno preveriti tesnost priključkov zbiralnika. Monter mora zagotoviti, da so vsi priključki ustrezno zatesnjeni. Vse tehnične norme in veljavni predpisi morajo biti upoštevani s strani strokovnega osebja. Če so v mediju (npr. trda voda, prah itd.) prisotne nečistoče, mora biti nameščen filter, saj bi lahko te nečistoče poškodovale tesnila ventilov znotraj zbiralnika.
Vsak izhod sanitarnih zbiralnikov (npr. umivalnik, kopel, itd.) je označen z majhno nalepko, ki je bodisi modra bodisi rdeča, in vsebuje ikono, ki označuje mesto uporabe (*nalepke so priložene izdelku). RDEČE nalepke so namenjene vročim krogom, MODRE nalepke pa hladnim krogom.
