Filter za pitno vodo z regulatorjem
RTF 692 - RTF 694
RTF 692 - RTF 694
Filter za pitno vodo z regulatorjem je kombinacija regulatorja tlaka in filtra za pitno vodo. V tem proizvodu so združene najboljše funkcije teh dveh izdelkov: zanesljivo reduciranje tlaka ter preprosto čiščenje filtra. Ker je na zelen spodnji priključek mogoče priključiti izpustno cev, je čiščenje filtra omogočeno brez nepotrebnega polivanja vode.
| Art. | Ident | EAN | DN | PN | G | G1 | L | L1 | B | H | H1 | Sw |
| RTF 692 | 2301101 | 3838963221180 | 15 | 16 | 1/2" | 3/4" | 147 | 84 | 67 | 98 | 180 | 30 |
| RTF 693 | 2301102 | 3838963221197 | 20 | 16 | 3/4" | 3/4" | 155 | 84 | 67 | 98 | 180 | 37 |
| RTF 694 | 2301103 | 3838963221203 | 25 | 16 | 1" | 3/4" | 185 | 98 | 67 | 98 | 180 | 46 |
Filter za pitno vodo z regulatorjem je v prvi vrsti namenjen filtriranju pitne vode z možnostjo omejitve tlaka v vodovodnih in drugih inštalacijah, kjer niso prisotni agresivni in eksplozijski mediji. Običajno se uporablja za zaščito naprav ali sistemov pred delci, ki se nahajano v vodovodu in predprevisokim tlakom. Tlak za tlačnim reduktorjem je mogoče nastaviti v določenem območju in ni odvisen od vhodnega tlaka.
Izhodni tlak je nastavljiv in se ne spreminja ob spremembah vstopnega tlaka. Željeni tlak je mogoče preprosto nastaviti pred namestitvijo z zelenim gumbom na vrhu ventila. Tovarniška nastavitev je za udobje nastavljena na 3 bare, vendar jo je mogoče prilagoditi specifičnim zahtevam v razponu od 1,5 do 6 barov.
Regulator tlaka mora biti nameščen v vodoravnem položaju s filtrom navzdol. Pozorni bodite na smer pretoka, ki je s puščico označena na ohišju. Za pravilno delovanje mora biti pred regulatorjem in za njem raven del cevi vsaj 5x DN cevi.
Filter za pitno vodo z regulatorjem je opremljen z vgrajenim filtrom, ki je zasnovan za zaščito gospodinjskega vodovodnega sistema pred vnosom onesnaževalcev, kot so umazanija, rja in delci peska.Ta filtracija zagotavlja čist in varen pretok vode, zmanjšuje tveganje za poškodbe naprav in ohranja učinkovitost sistema skozi čas.
Vgrajeni indikator tlaka omogoča enostavno spremljanje tlaka v sistemu, kar zagotavlja brezskrbnost in natančen nadzor. Bodite pozorni, da ne prekoračite navedenih vrednosti na lestvici tlačnega regulatorja, saj lahko to poškoduje ventil. Po vsaki novi nastavitvi izhodnega tlaka, regulirani vod odpremo in zapremo. Priporočamo vzdrževanje s strani pooblaščenih inštalaterjev v skladu z normami DIN 1988. Večkrat letno preverite stanje filtra v regulatorju in ga po potrebi očistite oz. zamenjajte z novim. Orodja, potrebna za vzdrževanje, so priložena tlačnemu reduktorju.
Izhodni tlak je nastavljiv in se ne spreminja ob spremembah vstopnega tlaka. Željeni tlak je mogoče preprosto nastaviti pred namestitvijo z zelenim gumbom na vrhu ventila. Tovarniška nastavitev je za udobje nastavljena na 3 bare, vendar jo je mogoče prilagoditi specifičnim zahtevam v razponu od 1,5 do 6 barov.
Regulator tlaka mora biti nameščen v vodoravnem položaju s filtrom navzdol. Pozorni bodite na smer pretoka, ki je s puščico označena na ohišju. Za pravilno delovanje mora biti pred regulatorjem in za njem raven del cevi vsaj 5x DN cevi.
Filter za pitno vodo z regulatorjem je opremljen z vgrajenim filtrom, ki je zasnovan za zaščito gospodinjskega vodovodnega sistema pred vnosom onesnaževalcev, kot so umazanija, rja in delci peska.Ta filtracija zagotavlja čist in varen pretok vode, zmanjšuje tveganje za poškodbe naprav in ohranja učinkovitost sistema skozi čas.
Vgrajeni indikator tlaka omogoča enostavno spremljanje tlaka v sistemu, kar zagotavlja brezskrbnost in natančen nadzor. Bodite pozorni, da ne prekoračite navedenih vrednosti na lestvici tlačnega regulatorja, saj lahko to poškoduje ventil. Po vsaki novi nastavitvi izhodnega tlaka, regulirani vod odpremo in zapremo. Priporočamo vzdrževanje s strani pooblaščenih inštalaterjev v skladu z normami DIN 1988. Večkrat letno preverite stanje filtra v regulatorju in ga po potrebi očistite oz. zamenjajte z novim. Orodja, potrebna za vzdrževanje, so priložena tlačnemu reduktorju.
Podatki o delovanju
Medij:
Čistost vode mora ustrezati standardoma ÖNORM H 5195 in VDI 2035. Uporaba etilen- ali propilenglikola v mešalnem razmerju 25–50 % je dovoljena. EPDM tesnila so občutljiva na maziva z mineralnimi olji, kar lahko povzroči poškodbe tesnil. Pri uporabi etilen glikolskih izdelkov za zaščito pred zmrzaljo in korozijo upoštevajte dokumentacijo proizvajalca.
Manometer
Filter za pitno vodo z regulatorjem tlaka je opremljen z manometrom z lestvico 0–10 bar, ki omogoča natančno spremljanje tlaka v ogrevalnem sistemu. Manometer je mogoče namestiti na katero koli stran ohišja ventila, saj sta na voljo dva priključka velikosti 1/4", kar omogoča prilagodljivo namestitev.
Nastavitev tlaka
Za nastavitev tlaka na filteru za pitno vodo z regulatorjem tlaka uporabite zelen nastavitveni gumb, ki se nahaja na vrhu izdelka. Gumb omogoča enostavno ročno prilagoditev tlaka v vodokrogu. Za povečanje tlaka obrnite gumb v smeri urinega kazalca, za zmanjšanje pa v nasprotni smeri. Gumb je zasnovan za udobno ročno uporabo, kar omogoča hitro in preprosto nastavitev brez dodatnega orodja.
Holandec s prostovrtečo matico
Filter za pitno vodo z regulatorjem tlaka je zasnovan za priključitev na sistem s holandcem s prostovrtečo matico (priloženo v kompletu). To omogoča enostavno vzdrževanje in možnost odklopa ventila med servisiranjem.

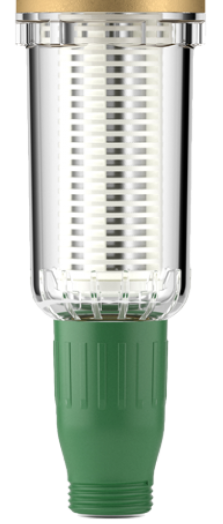

Filter z izpustom
Filter za pitno vodo z regulatorjem tlaka vsebuje filter, ki filtrira delce večje od 80-100 um. Filter je potrebno splakniti vsakih 6 mesecev oziroma po potrebi. Za izpiranje filtra enostavno 2-3 krat zaporedoma odvijačite zeleni izpustni ventil. Bodite pozorni, da se zelen izpustni ventil odvijači za max. 0,5 do 1 obrata, v nasprotnem primeru lahko pride do prevelikega izliva vode. Izpustni ventil ima prav tako zunanji navoj G3/4” na katerega lahko priključimo nastavek za cev in s pomočjo cevi izpustimo nečistoče. V fazi čiščenje je omogočen konstantni dovod pitne vode do uporabnika. V primeru, da je filter v slabem stanju ga lahko nadomestimo z novim (2 6301 00). Orodje za vzdrževanje je priloženo v škatli. Priporočamo vzdrževanje s strani pooblaščenega inštalaterja v skladu z normami DIN 1988.
- Merilna skala: 0–10 bar
- Velikost mrežice: 80-100um
- Medij: voda
- Največji vhodni tlak: 16 bar
- Razpon izhodnega tlaka: 1,5–6 bar
- Tovarniška nastavitev: 3 bar
- Temperaturni razpon medija: 0,5–40 °C
- Priključki za manometer: 1/4" F (ISO 228-1)
- Priključki: zunanji navoj po ISO 7-1 in ISO 228
Medij:
Čistost vode mora ustrezati standardoma ÖNORM H 5195 in VDI 2035. Uporaba etilen- ali propilenglikola v mešalnem razmerju 25–50 % je dovoljena. EPDM tesnila so občutljiva na maziva z mineralnimi olji, kar lahko povzroči poškodbe tesnil. Pri uporabi etilen glikolskih izdelkov za zaščito pred zmrzaljo in korozijo upoštevajte dokumentacijo proizvajalca.
Manometer
Filter za pitno vodo z regulatorjem tlaka je opremljen z manometrom z lestvico 0–10 bar, ki omogoča natančno spremljanje tlaka v ogrevalnem sistemu. Manometer je mogoče namestiti na katero koli stran ohišja ventila, saj sta na voljo dva priključka velikosti 1/4", kar omogoča prilagodljivo namestitev.
Nastavitev tlaka
Za nastavitev tlaka na filteru za pitno vodo z regulatorjem tlaka uporabite zelen nastavitveni gumb, ki se nahaja na vrhu izdelka. Gumb omogoča enostavno ročno prilagoditev tlaka v vodokrogu. Za povečanje tlaka obrnite gumb v smeri urinega kazalca, za zmanjšanje pa v nasprotni smeri. Gumb je zasnovan za udobno ročno uporabo, kar omogoča hitro in preprosto nastavitev brez dodatnega orodja.
Holandec s prostovrtečo matico
Filter za pitno vodo z regulatorjem tlaka je zasnovan za priključitev na sistem s holandcem s prostovrtečo matico (priloženo v kompletu). To omogoča enostavno vzdrževanje in možnost odklopa ventila med servisiranjem.
Filter z izpustomFilter za pitno vodo z regulatorjem tlaka vsebuje filter, ki filtrira delce večje od 80-100 um. Filter je potrebno splakniti vsakih 6 mesecev oziroma po potrebi. Za izpiranje filtra enostavno 2-3 krat zaporedoma odvijačite zeleni izpustni ventil. Bodite pozorni, da se zelen izpustni ventil odvijači za max. 0,5 do 1 obrata, v nasprotnem primeru lahko pride do prevelikega izliva vode. Izpustni ventil ima prav tako zunanji navoj G3/4” na katerega lahko priključimo nastavek za cev in s pomočjo cevi izpustimo nečistoče. V fazi čiščenje je omogočen konstantni dovod pitne vode do uporabnika. V primeru, da je filter v slabem stanju ga lahko nadomestimo z novim (2 6301 00). Orodje za vzdrževanje je priloženo v škatli. Priporočamo vzdrževanje s strani pooblaščenega inštalaterja v skladu z normami DIN 1988.
INŠTALACIJA:
Pred montažo dobro sperite sistem. Regulator namestite v vodoravnem položaju s filtrom navzdol. Pozorni bodite na smer pretoka, ki je označena na ohišju. Za pravilno delovanje mora biti pred regulatorjem in za njem raven del cevi vsaj 5x DN cevi. Priloženi manometer se ovije v regulator tlaka (monžna je montaža na obeh straneh regulatorja). Pred regulator tlaka in za njim je potrebno vgraditi zapirni ventil
