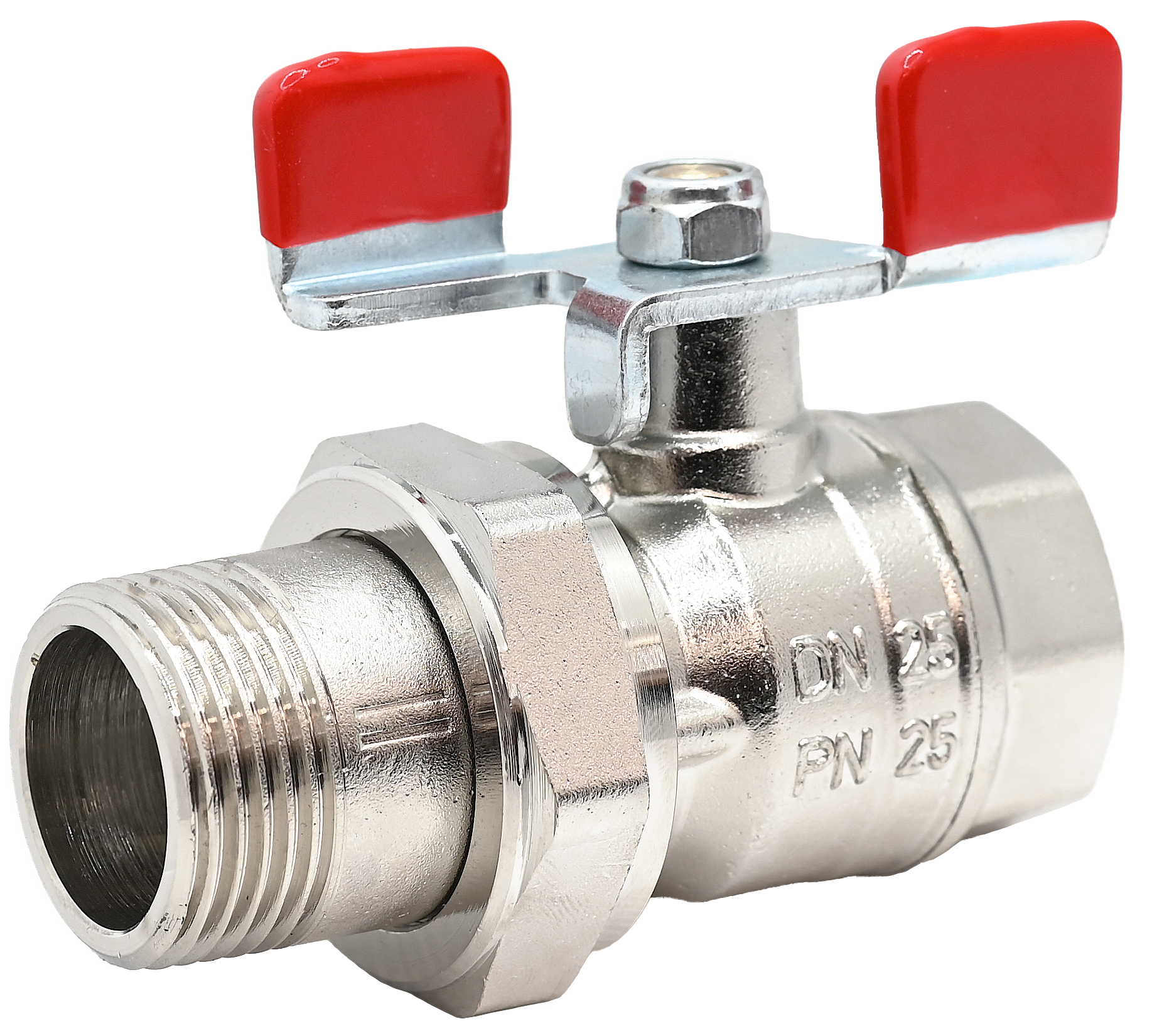

Krogelni ventili HERZ se uporabljajo kot zaporni elementi. Področje uporabe so storitve v stavbah, kot so naprave za ogrevanje ali hladilno vodo. Kroglični ventili se uporabljajo povsod, kjer je treba zanesljivo zapreti pretok medija. Kroglični ventil se ne sme uporabljati kot regulacijski element, zato mora biti popolnoma odprt ali popolnoma zaprt (ročica ne sme biti v vmesnem položaju).
| art. | ident | ean | dn | pn | G | R | L2 | C | E1 | B | H1 | SW | SW1 |
| KV 972M | 1122073 | 3838963237983 | 15 | 25 | G1/2" | R1/2" | 69,6 | 11 | 13,2 | 60,6 | 40,4 | 25 | 30 |
| KV 973M | 1132073 | 3838963237990 | 20 | 25 | G3/4" | R3/4" | 83 | 11 | 14,5 | 60,6 | 42,6 | 30 | 36 |
| KV 974M | 1142073 | 3838963238003 | 25 | 25 | G1" | R1" | 92,4 | 14 | 16,8 | 85 | 60,1 | 38 | 46 |
| KV 975M | 1152073 | 3838963238010 | 32 | 25 | G1-1/4" | R1-1/4" | 109,5 | 15 | 19,1 | 85 | 63,9 | 47 | 52 |
Podatki o delovanju
Kakovost ogrevalne vode mora ustrezati standardoma ÖNORM H5195 ali VDI 2035. Uporaba etilen- ali propilenglikola v mešalnem razmerju 25–50 % je dovoljena. Pri uporabi izdelkov z etilenglikolom za zaščito pred zmrzovanjem in korozijo upoštevajte dokumentacijo proizvajalca.
Opomba: Tesnila iz EPDM so občutljiva na maziva iz mineralnih olj, kar lahko povzroči okvaro tesnil EPDM v ventilih, ki jih uporabljajo. HERZ kroglični ventil za ogrevalno in hladilno vodo ni primeren za uporabo z agresivnimi mediji (kot so kisline, lugi, vnetljivi in eksplozivni plini), saj lahko ti uničijo tesnilne komponente.
- Delovni tlak: največ 25 bar
- Temperaturno območje delovanja: -10 °C do +110 °C (za vodo +0,5 °C do +110 °C - brez pare)
- Medij: voda (neagresivni mediji)
Kakovost ogrevalne vode mora ustrezati standardoma ÖNORM H5195 ali VDI 2035. Uporaba etilen- ali propilenglikola v mešalnem razmerju 25–50 % je dovoljena. Pri uporabi izdelkov z etilenglikolom za zaščito pred zmrzovanjem in korozijo upoštevajte dokumentacijo proizvajalca.
Opomba: Tesnila iz EPDM so občutljiva na maziva iz mineralnih olj, kar lahko povzroči okvaro tesnil EPDM v ventilih, ki jih uporabljajo. HERZ kroglični ventil za ogrevalno in hladilno vodo ni primeren za uporabo z agresivnimi mediji (kot so kisline, lugi, vnetljivi in eksplozivni plini), saj lahko ti uničijo tesnilne komponente.
Navodila za montažo
Navoj cevi je treba premazati z ustreznim tesnilnim materialom (preja, teflonski trak, tesnilna pasta). Na cevi ne sme biti presežka tesnilnega materiala, ker lahko poškoduje navoj. Krogelni ventil z navojem (G, R) se privije na cev. Cevi morajo biti pravilno poravnane, da ventil ni obremenjen z upogibnim momentom. Pri uporabi bakrenih ali plastičnih cevi upoštevajte tlačne in temperaturne omejitve uporabljenega materiala. Pri montaži uporabite ustrezno montažno orodje, ki je prilagojeno končnim priključkom ventila (Sw, Sw1). Kroglični ventil lahko namestite v katerem koli položaju: vodoravno, navpično ali obrnjeno navzdol. Po montaži mora monter preveriti vodotesnost priključkov krogelnega ventila. To strokovno osebje mora upoštevati vse inženirske standarde in priznane predpise. Če so v mediju nečistoče (pretrda voda, prah itd.), mora biti nameščen filter, saj lahko v nasprotnem primeru nečistoče poškodujejo tesnila v ventilu.
V skladu s standardom EN 806-5 (točka 6. Delovanje) morajo biti ventili vedno v popolnoma odprtem ali zaprtem položaju in redno aktivirani, da se zagotovi njihovo delovanje. Zato je treba krogelne ventile HERZ periodično vsakih šest mesecev večkrat zapreti in odpreti. To preprečuje blokiranje krogličnega ventila, zmanjšuje odlaganje usedlin in zmanjšuje možnost korozije v notranjosti ventila.
Navoj cevi je treba premazati z ustreznim tesnilnim materialom (preja, teflonski trak, tesnilna pasta). Na cevi ne sme biti presežka tesnilnega materiala, ker lahko poškoduje navoj. Krogelni ventil z navojem (G, R) se privije na cev. Cevi morajo biti pravilno poravnane, da ventil ni obremenjen z upogibnim momentom. Pri uporabi bakrenih ali plastičnih cevi upoštevajte tlačne in temperaturne omejitve uporabljenega materiala. Pri montaži uporabite ustrezno montažno orodje, ki je prilagojeno končnim priključkom ventila (Sw, Sw1). Kroglični ventil lahko namestite v katerem koli položaju: vodoravno, navpično ali obrnjeno navzdol. Po montaži mora monter preveriti vodotesnost priključkov krogelnega ventila. To strokovno osebje mora upoštevati vse inženirske standarde in priznane predpise. Če so v mediju nečistoče (pretrda voda, prah itd.), mora biti nameščen filter, saj lahko v nasprotnem primeru nečistoče poškodujejo tesnila v ventilu.
V skladu s standardom EN 806-5 (točka 6. Delovanje) morajo biti ventili vedno v popolnoma odprtem ali zaprtem položaju in redno aktivirani, da se zagotovi njihovo delovanje. Zato je treba krogelne ventile HERZ periodično vsakih šest mesecev večkrat zapreti in odpreti. To preprečuje blokiranje krogličnega ventila, zmanjšuje odlaganje usedlin in zmanjšuje možnost korozije v notranjosti ventila.
